Potřebujete znát přesnost Vašich měřidel?
Provedením kalibrace na našich etalonech Vám to doložíme.
Akreditovaná kalibrační laboratoř č. 2310
Kalibrace měřidel v kalibrační laboratoři Unimetra je akreditována Českým institutem pro akreditaci dle ČSN EN ISO/IEC 17025 od roku 2002. Doklady jsou platná Osvědčení o akreditaci, přílohy k Osvědčením s uvedením rozsahu akreditovaných činností, a případná další rozhodnutí ČIA. Tyto doklady jsou dostupné i na stránkách Českého institutu pro akreditaci.
Co umíme kalibrovat
Na základě Vaší objednávky Vám můžeme zkalibrovat / rekalibrovat:
- většinu nových měřidel, měřicích přístrojů, pomůcek a přípravků, které si u nás objednáte
- Vaše vlastní nová měřidla, která jste zakoupili jinde
- Vaše vlastní, již používaná měřidla a měřicí přístroje
- měřidla a měřicí přístroje po opravě v našem servisu
Ceny za kalibraci a související služby jsou uvedeny v platném Ceníku metrologických výkonů.
Na prvotní kalibraci u nás zakoupených měřidel Vám poskytneme slevu 10 % z cen uvedených v ceníku.
U měřidel a měřicích přístrojů, které sami nekalibrujeme, jsme Vám schopni zajistit kalibraci v jiné kalibrační laboratoři dle oboru měření.
Svoz měřidel
Pro zjednodušení přepravy Vašich zásilek s měřidly ke kalibraci nebo opravě si můžete objednat jejich svoz prostřednictvím našeho přepravce.
V Moravskoslezském kraji nabízíme po domluvě osobní vyzvednutí měřidel ke kalibraci a servisu, případně konzultace nabídek a návrhy řešení, přímo ve Vaší firmě.
Předmět akreditace
- kalibrace měřidel délky, rovinného úhlu, přímosti a rovinnosti
- kalibrace přístrojů pro měření tlouštěk vrstev povrchových úprav
- kalibrace ultrazvukových přístrojů pro měření tloušťky materiálu

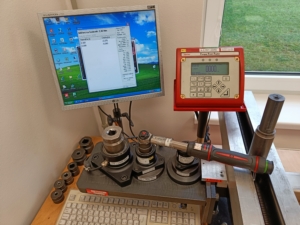

- kalibrace ručního momentového nářadí

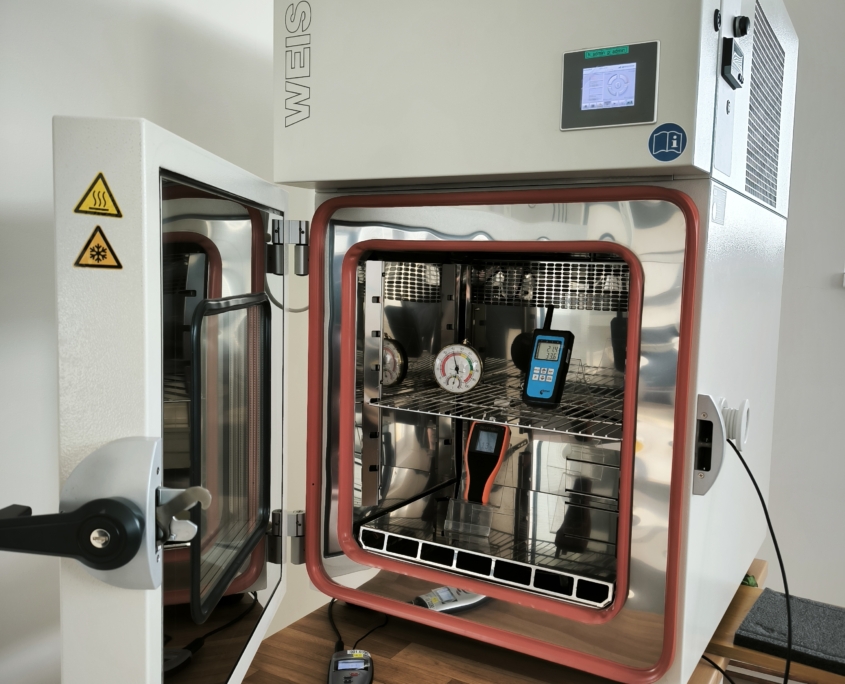

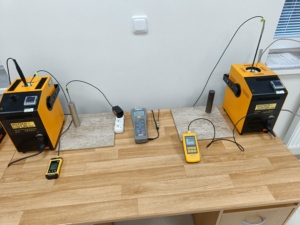

- kalibrace přímoukazujících elektronických teploměrů a teploměrů pro měření teploty vzduchu

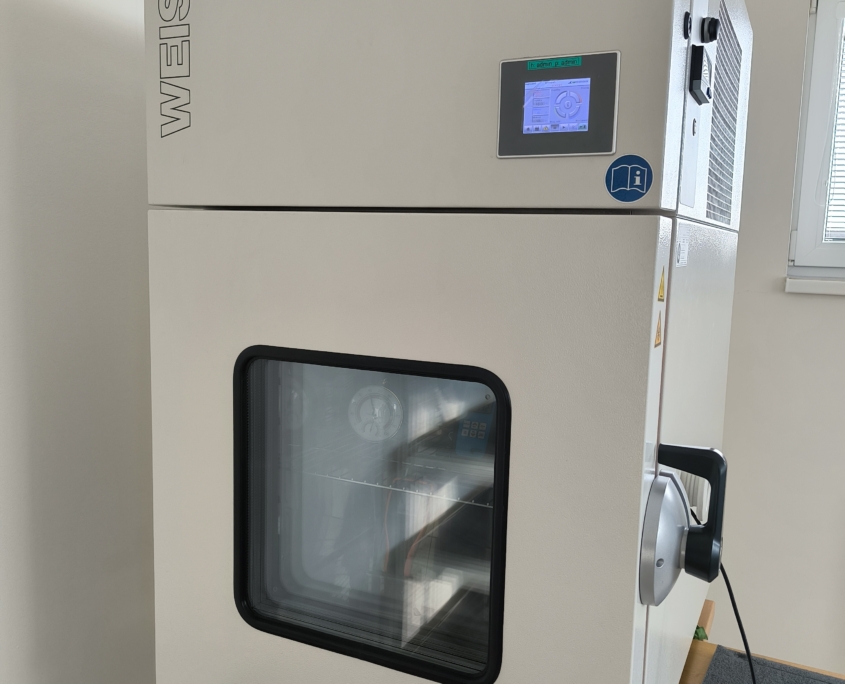

- kalibrace vlhkoměrů (relativní vlhkost)

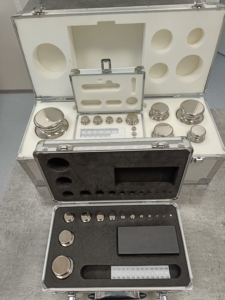

- kalibrace hmotnosti
- kalibrace drsnosti – NOVINKA
vše v rozsahu uvedeném v platných Přílohách Osvědčení o akreditaci.
Kalibrace laserovým interferometrem
Provádíme kalibraci a měření pomocí přenosného laserového měřicího a kalibračního systému Renishaw XL-80. Laserovým interferometrem lze velmi efektivně kalibrovat souřadnicové měřicí stroje, obráběcí stroje a odměřovací systémy. Měřicí optika umožňuje měřit lineární posunutí, stoupání, natočení, vodorovnou a svislou přímost podél osy, rovinnost ploch.
Parametry
- rozsah lineárního měření: až 80 m
- přesnost lineárního měření: ± 0,5 µm/m
- rozlišení: 0,01 µm
Kalibraci laserem provádíme pro
- příměrné desky, pravítka a hranoly

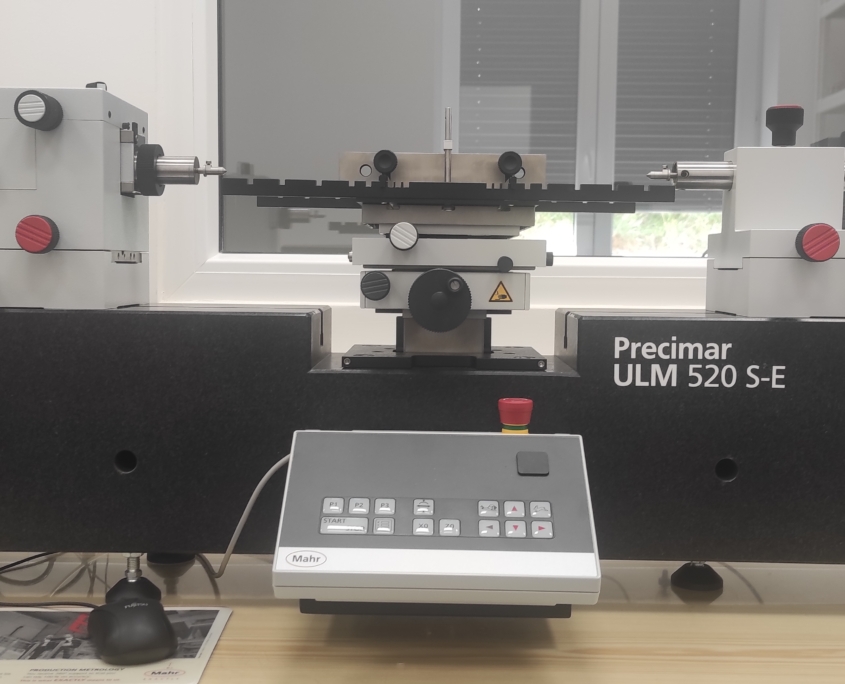

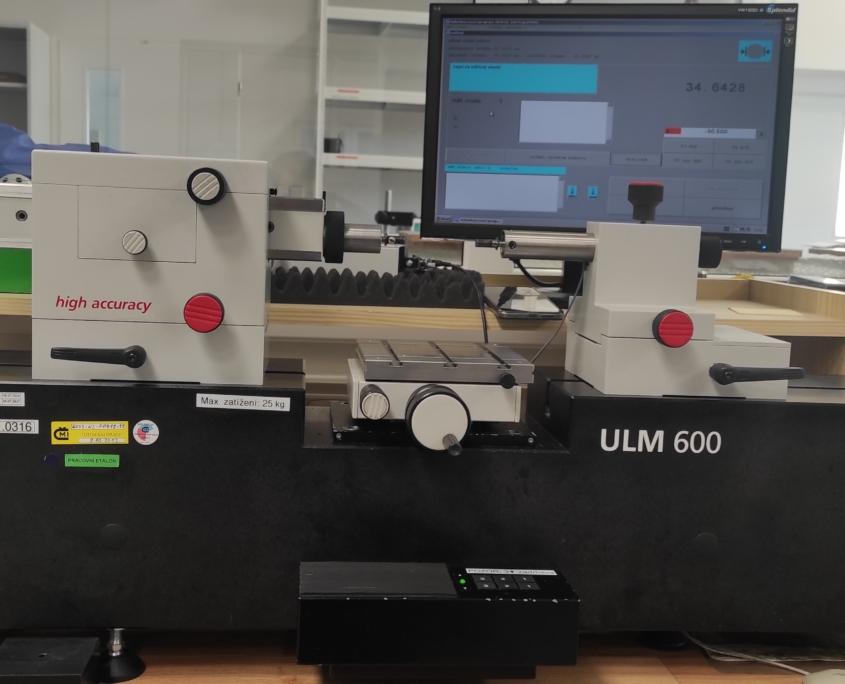

- délkoměry
- měřicí mikroskopy a profilprojektory
- souřadnicové měřicí přístroje
- odměřovací systémy měřicích stolů
- další měřidla dle domluvy
Kalibrace a měření na 3D souřadnicovém stroji
Nabízíme kalibraci a měření na 3D souřadnicovém stroji CMM Altera SLHA.
Hlavní přednosti
- je optimalizován pro nejnáročnější měřicí úlohy
- patří mezi nejpřesnější souřadnicové měřicí stroje na trhu
- vyniká keramickou konstrukcí pro vyšší tuhost a teplotní odolnost
Parametry
- základní měřicí rozsah 1500x1000x800 mm / přesnost až 0,8+L/600 µm / opakovatelnost: 0,6 µm
- motorizovaná snímací hlava Renishaw PH10MQ PLUS
- formáty CAD: STEP, IGES, CATIA, Solidworks a další / reporty: PDF, ASCII, Excel, Q-DASS
Příklady nejčastějšího použití
- měření různě tvarovaných obrobků, dílů, forem apod.
- měření různých hřídelí
- měření délky dílů je možné i nad 1500 mm
- měření různých geometrických veličin: kruhovitost, souosost, házivost, kolmost, rovnoběžnost apod.
Kalibraci lze provést pro tato měřidla
- válec kolmosti
- úhlový normál – trojúhelník (90°) / úhlový normál – čtyřúhelník (4 x 90°)
- sinusové pravítko
- prizmatická podložka V tvar (1 nebo 2 prizma) / prizmatická podložka X tvar (3 nebo 4 prizma)
Proč měřit u nás?
- rychlá odezva na poptávku měření
- příprava měření na základě dodaných výkresů, modelů, vzorků apod.
- realizace měření v krátkých termínech po přípravné fázi
- opakované měření stejných dílů za výhodnější ceny a v kratších termínech
- nezávislé měření v dodavatelsko – odběratelských sporech
Kalibrace a měření drsnosti a tvaru (kontury)
přístrojem Mitutoyo SV-C3200 W4
Hlavní přednosti
- vysoce přesný poloautomatický hybridní přístroj na měření drsnosti povrchu a pro měření kontury
- rozšiřuje rozsah měření kontury při současném snížení ovlivňování obrobku
- při měření drsnosti povrchu je možné měnit měřicí sílu
- podpora mezinárodních norem drsnosti DIN EN ISO, VDA, JIS, ANSI a další
- software pro analýzu kontury a drsnosti povrchu
Kalibraci lze provést pro tato měřidla
- etalony drsnosti
- vzorkovnice drsnosti
Parametry měření drsnosti
- měřicí rozsah: osa X (posuvová jednotka) 100 mm, osa Z1 (snímací jednotka) 800 / 80 / 8 μm
- rozlišení osy Z1 (snímací jednotka): 0,01 μm (800 μm) / 0,001 μm (80 μm) / 0,0001 μm (8 μm)
- posuzované profily: primární profil, profil drsnosti, envelope residual curve, filtrovaná křivka vlnitosti, pásmová propust křivky vlnitosti, křivka vlnitosti, rolling circle waviness curve, R-Motif, W-Motif, křivka DIN4776
- grafy: amplitudy distribuční křivky, BAC1, BAC2, výkonové spektrum křivky, automatická korelační křivka, sklon distribuční křivky, vrchol výšky distribuční křivky, parametr distribuční křivky
- kompenzace dat: kompenzace sklonu, kompenzace R povrchu, kompenzace elipsy , kompenzace paraboly, hyperbolická kompenzace, polynomiální kompenzace, automatická kompenzace kuželosečky, automatická polynomiální kompenzace
- filtry: Gaussův filtr, 2CRPC75, 2CRPC50, 2CR75, 2CR50, filtr robustní drážky
Parametry měření kontury
- měřicí rozsah: osa X (posuvová jednotka) 100 mm, osa Z1 (snímací jednotka) 60 mm (± 30 mm v horizontální poloze)
- rozlišení osy X (posuvová jednotka): 0,05 μm
- rozlišení osy Z1 (snímací jednotka): 0,04 μm
- rozlišení osy Z2 (sloup): 1 μm
- směr měření povrchu: nahoru i dolů
Parametry společné
- rozsah pojezdu osy Z2 (sloup): 500 mm
- úhel naklonění osy X: ± 45°
Kalibrace a měření optickým přístrojem
Nabízíme kalibraci a měření na 2D optických přístrojích Micro-Vu Vertex 410 a SOL 161.
Parametry Vertex 410
- měřicí rozsah: 300 x 300 x 150 mm (X,Y,Z)
- nosnost: 12 kg
- rozlišení snímačů: 1 µm
Parametry SOL 161
- ruční poloautomatický měřicí přístroj
- měřicí rozsah: 160 x 160 mm
- přesnost XY 2,8 + L/150 µm, v ose Z 2,8 + L/100 µm
- zvětšení obrazu 20x – 370x
Příklady nejčastějšího použití
- měření stupnic měřítek, šablon různých tvarů, závitových šablon, rádiusových měrek
- měření různě tvarovaných plochých výrobků
- měření různých geometrických veličin: délka, vzdálenost, poloměr, průměr, úhel apod.
Kalibrace ostatních měřidel mimo rozsah akreditace
Kalibrace ostatních měřidel mimo rozsah akreditace je prováděna v souladu se zákonem o metrologii.
Příslušné hlavní etalony kalibrační laboratoře jsou navázány na státní etalony, kopie jejich ověřovacích a kalibračních listů jsou k dispozici. Na požádání Vám můžeme zaslat příslušné schéma návaznosti a seznam metodik, dle nichž jsou kalibrace prováděny.
Způsob dodání, termín zhotovení, doklady
Zkalibrovaná měřidla, měřicí přístroje a pomůcky Vám můžeme dodat:
- na adresu dle Vaší objednávky prostřednictvím GLS, nebo jiného přepravce
- po domluvě i přímým rozvozem (v rámci MS kraje)
- přímo v našem sídle – možnost platby kartou
Termín provedení kalibrace
Termín provedení kalibrací je závislý na aktuálním vytížení kalibrační laboratoře, obvykle je provedena do 10 pracovních dnů. Po domluvě lze provést i expresní kalibraci do 3 dnů, za tuto službu je účtován příplatek ke standardním cenám.
Doklady a značení kalibrovaných měřidel a měřicích přístrojů
Dokladem o provedené kalibraci je kalibrační list. Měřidla jsou standardně označena datem kalibrace. Pokud nám sdělíte periodu rekalibrace Vašich měřidel, bude měřidlo označeno po kalibraci značkou doby platnosti kalibrace.
Další služby při kalibraci měřidel a měřicích přístrojů
Obraťte se na nás se svými požadavky z oblasti měření!
Napište, zavolejte, nebo nás navštivte v našem sídle (viz kontakty) – rádi Vám pomůžeme:
- poradit s výběrem vhodného měřidla
- navrhnout jiné řešení Vaší konkrétní měřicí úlohy
- předvést měřidla a měřicí techniku z našeho sortimentu – u nás v Ostravě, případně po domluvě přímo u Vás
V případě potřeby před kalibrací provádíme opravy a údržbu měřidel.
Provádíme také úpravy měřidel, návrh, konstrukci a kompletní výrobu speciálních měřidel, nebo kontrolních a měřicích přípravků.
Další informace ke kalibraci
V případě jakéhokoliv dotazu se na nás můžete obrátit pomocí poptávkového formuláře, případně jiného kontaktu.
Projekt ROZŠÍŘENÍ AKREDITOVANÉ KALIBRAČNÍ LABORATOŘE SPOLEČNOSTI UNIMETRA SPOL. S R.O.
(CZ.01.1.02/0.0/0.0/19_297/0019306)
je spolufinancován Evropskou unií.
Cílem projektu společnosti UNIMETRA spol. s r.o. je rozšíření stávající výzkumně inovační kapacity, tj. akreditované kalibrační laboratoře,
za účelem rozšíření a zkvalitnění výzkumu, vývoje a inovací v oblasti metrologie.
